Ящик командирский (10506937)

Командирский ящик – учебный комплекс для подготовки личного состава к стрельбе из стрелкового оружия и средств ближнего боя.
Является комплектом учебных стрелковых приборов и приспособлений, с помощью которых осуществляется обучение стрельбе из стрелкового оружия и гранатометов в дневное и ночное время. боеприпасов.

Командирский ящик Army-Box-992 позволяет проводить полевые и классные занятия с личным составом по изучению правил стрельбы, обучению правильности прицеливания, выбору и введению поправок с целью прививания навыков в правильности выбора положения для стрельбы, стабильности прицеливания и удержания равной мушки на мишени в разное время суток. .

Командирский ящик Army-Box-992 обеспечивает обучение стрельбе из следующих видов стрелкового оружия и оружия ближнего боя:

5,45 мм автомата АК-74 (АК-74У) и их модификаций;
5,45 мм пулемета РПК-74 и их модификаций;
7,62 мм пулемета ПКМ и его модификаций;
7,62 мм автомат АК, АКМ, АКМС;
7,62 мм снайперской винтовки СИД и ее модификаций;
7,62 мм пулемета ПК (ПКС) и их модификаций;
гранатомета РПГ-7 всех модификаций и выстрелов к нему;
гранатометов РПГ-22, РПГ-26, СПГ-9 и АГС-17;
огнеметов типа РПВ-16

Применение Командирского ящика Army-Box-992 на занятиях по изучению приемов и правил стрельбы обеспечивает наглядность обучения с осуществлением контроля со стороны руководителя занятий и самоконтроля курсантов.

Технические характеристики

Климатические условия эксплуатации изделия
диапазон рабочих температур – -30°С – +50°С;
относительная влажность воздуха при температуре 20°С – 95%.
Габаритные внешние размеры изделия соответствуют следующим параметрам:

длина – 500 мм;
ширина – 220 мм;
высота – 240 мм.
Масса пустого изделия составляет – 3,85 кг.

Масса изделия в полной комплектации составляет – 8,4 кг.

Состав командирского ящика Army-Box 992
Изделие содержит комплект учебных приборов и приспособлений, которые для удобства хранения и переноски размещены в специальном ящике (футляре).

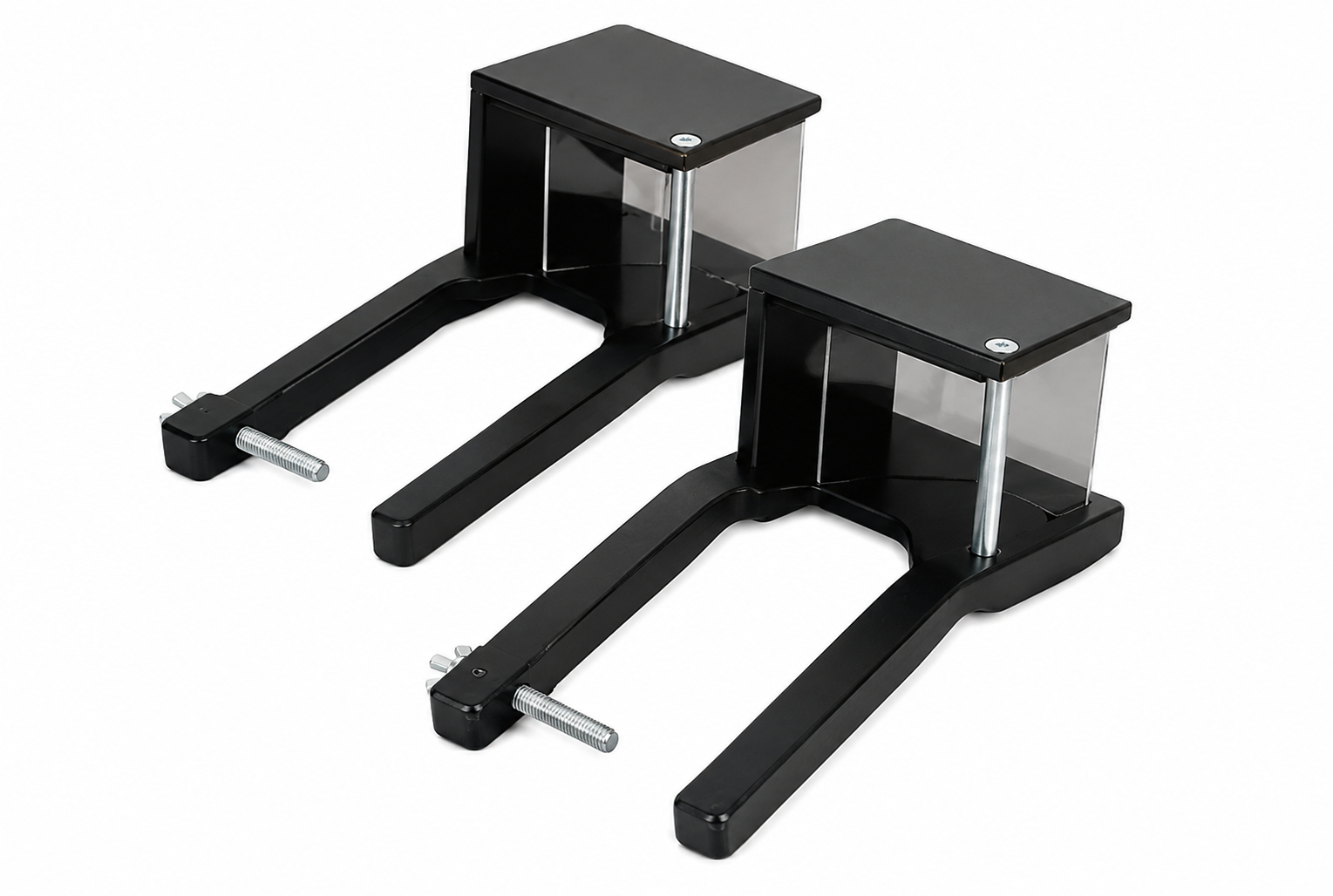

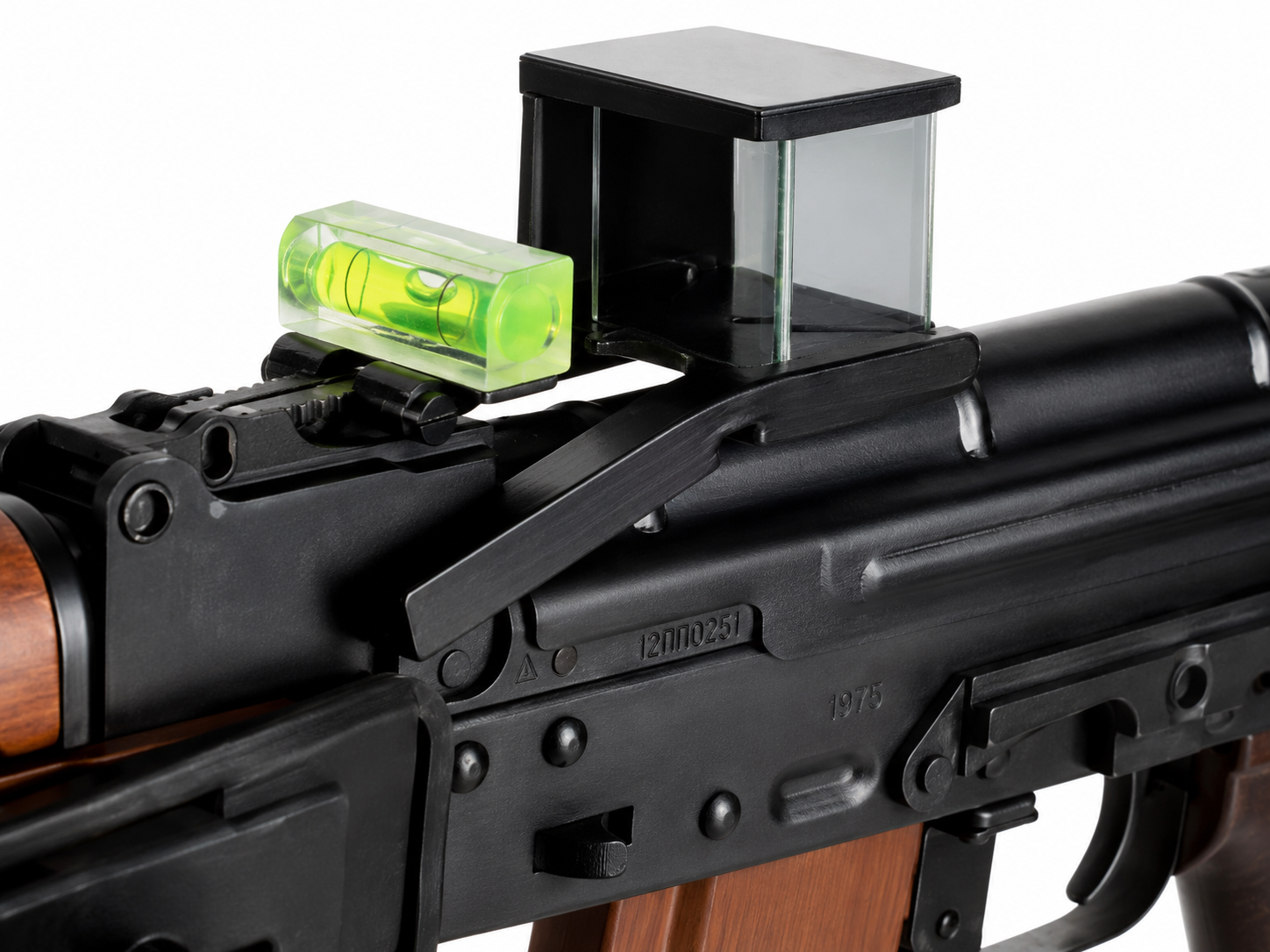

Стекло боковое
Стекло боковое предназначено для проверки правильности прицеливания на расстоянии действительного выстрела из автоматов, ручных пулеметов, снайперской винтовки Драгунова.

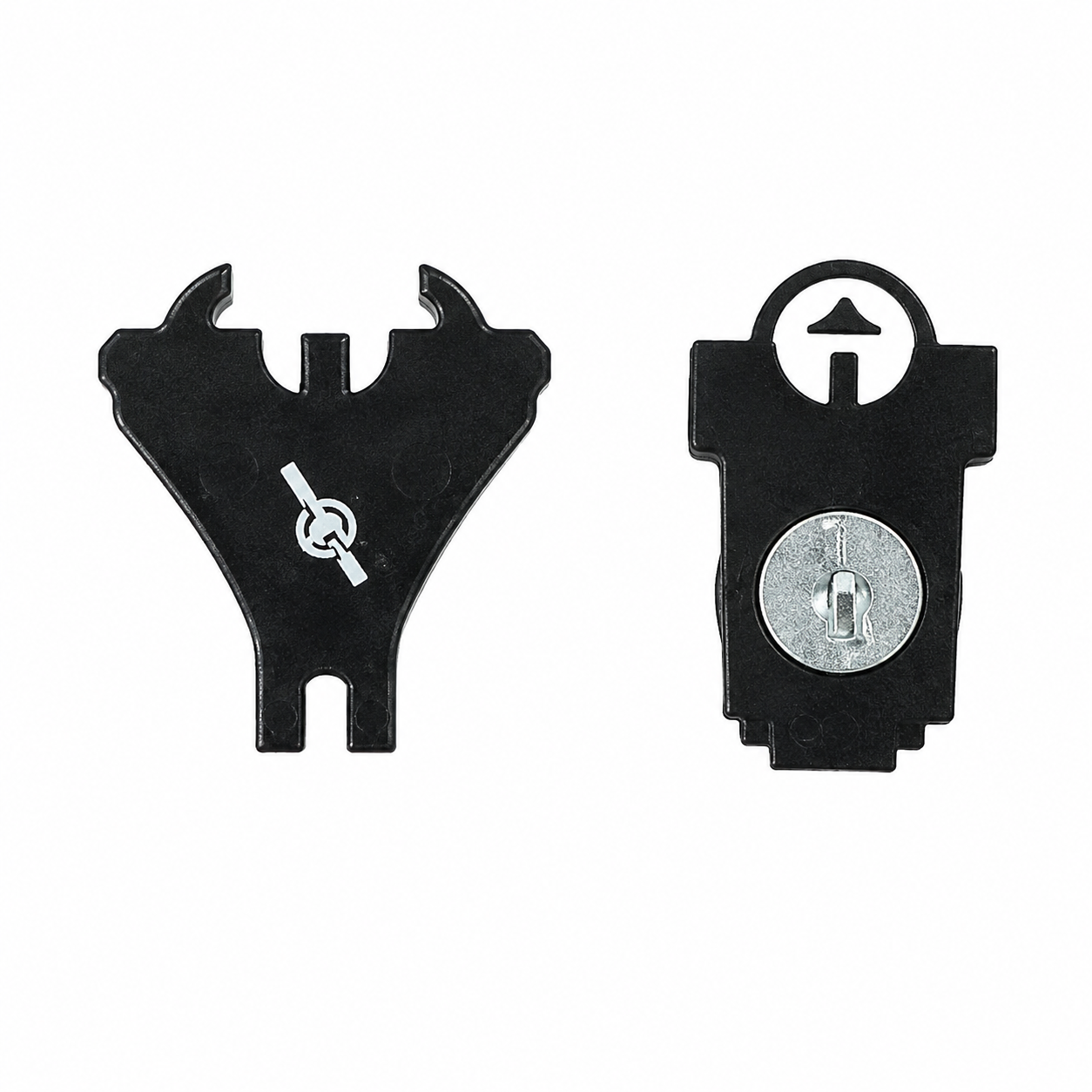

Мушки демонстрационные
Мушки демонстрационные обеспечивают визуализацию и объяснение: правильного положения мушки оружия в прорези прицельной планки, правильного положения мушки в целике, видимого соотношения размеров прицельного устройства и цели на разных расстояниях, ошибок, возникающих при прицеливании, правильного прицеливания по разным целям, правил корректировки стрельбы.

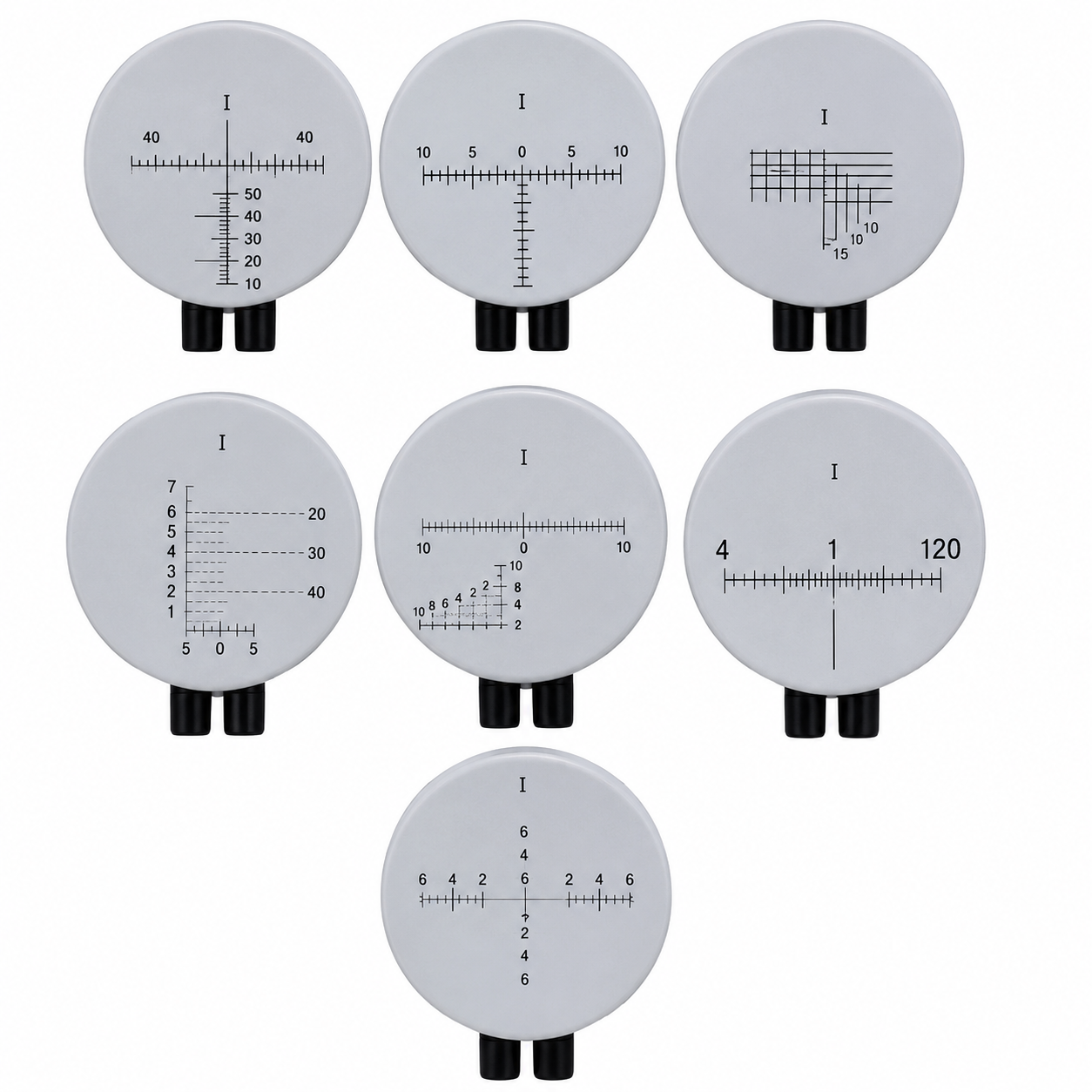

Комплект сеток оптических частей прицелов
Комплект сеток оптических частей прицелов обеспечивает обучение прицеливанию с помощью дневных и ночных оптических прицелов разных образцов вооружения.

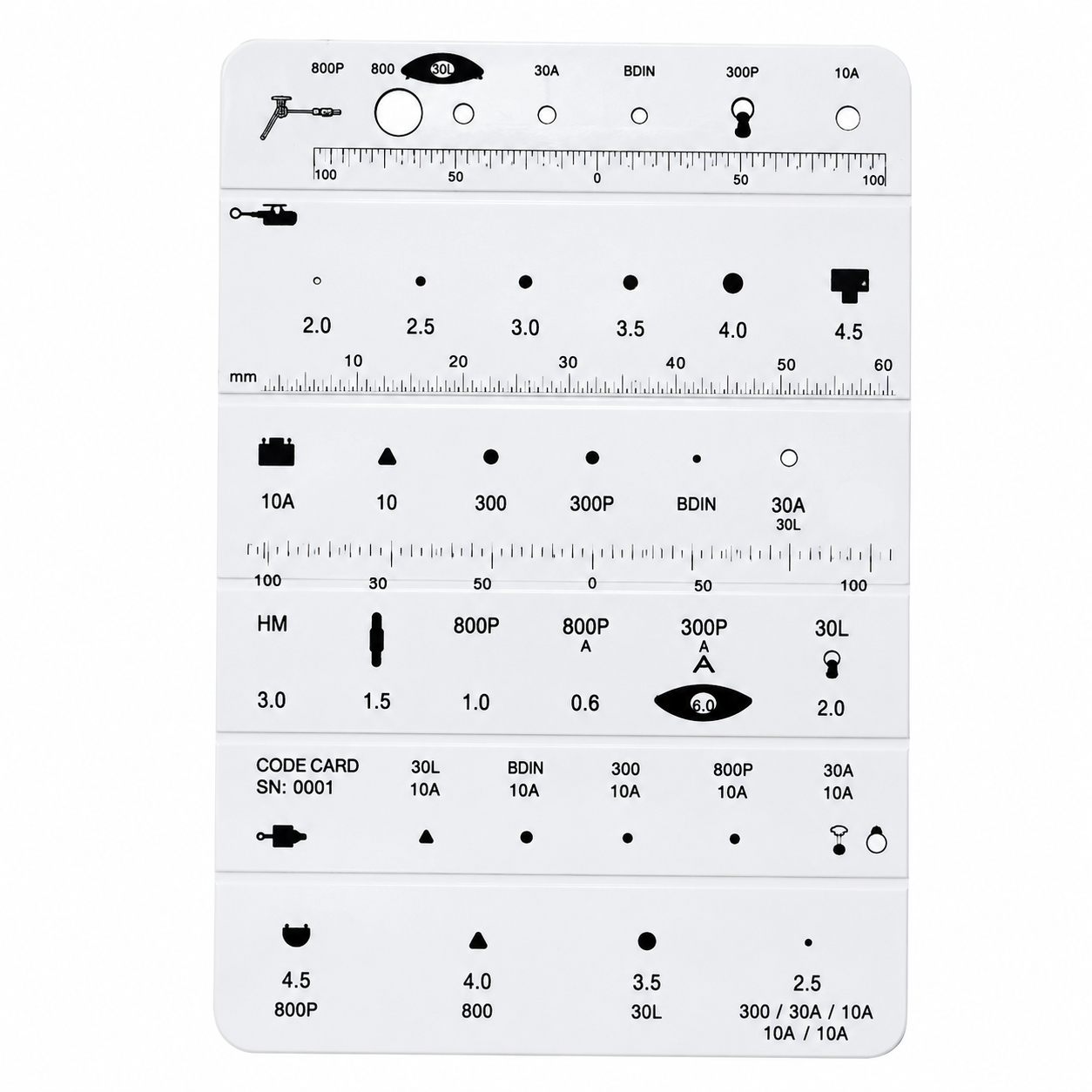

Линейка стрелковая
Линейка стрелковая с полевыми (мнемоническими) правилами стрельбы обеспечивает изучение правил стрельбы и прицеливание из стрелкового оружия.

Линейка стрелковая производится в двух вариантах:
для обучения прицеливанию и правилам стрельбы из оружия калибра 5,45 мм (АК74, РПК74 и их модификаций);
для обучения прицеливанию и правилам стрельбы из оружия калибра 7,62 мм

На одной стороне стрелковой линейки нанесены контуры целей, которые наблюдаются с расстояния от 100 до 600 м, на другой стороне — приведены правила выбора прицела и точки прицеливания при стрельбе из стрелкового оружия в разные цели, полевые правила определения поправок на ветер и движение цели и правила стрельбы в воздушные цели.

Линейка гранатометная
Линейка гранатометная с полевыми (мнемоническими) правилами стрельбы (далее — линейка гранатометная) обеспечивает изучение правил стрельбы и показа результатов решения огневых задач из ручного противотанкового и станкового гранатометов и вооружения боевой машины пехоты БМП и боевой разведки.

На одной стороне гранатометной линейки изложены мнемонические правила стрельбы из гранатомета РПГ-7, СПГ-9, БМП-1/ БРМ-1, а на другой — нанесены контуры бронированных целей, которые наблюдаются на расстоянии от расстояний от 200 до 500 м при стрельбе с РПГ-7 (цифры в числителе) и на расстояниях от 400 до 1000 м при стрельбе из СПГ-9 и пушки БМП/БРМ (цифры в знаменателе), в определенном соотношении с делениями сеток оптических прицелов по боковому направлению.

Линейка контрольная
Линейка контрольная должна обеспечивать определение правильности выноса точки прицеливания с учетом поправок на ветер и движение цели.

На контрольную линейку нанесены деления несмываемой краской черного цвета. Каждое деление равно одной фигуре цели. Линейка контрольная комплектуется двумя зажимами, обеспечивающими надежное крепление линейки контрольной к основанию (линейки стрелковой, линейки гранатометной).

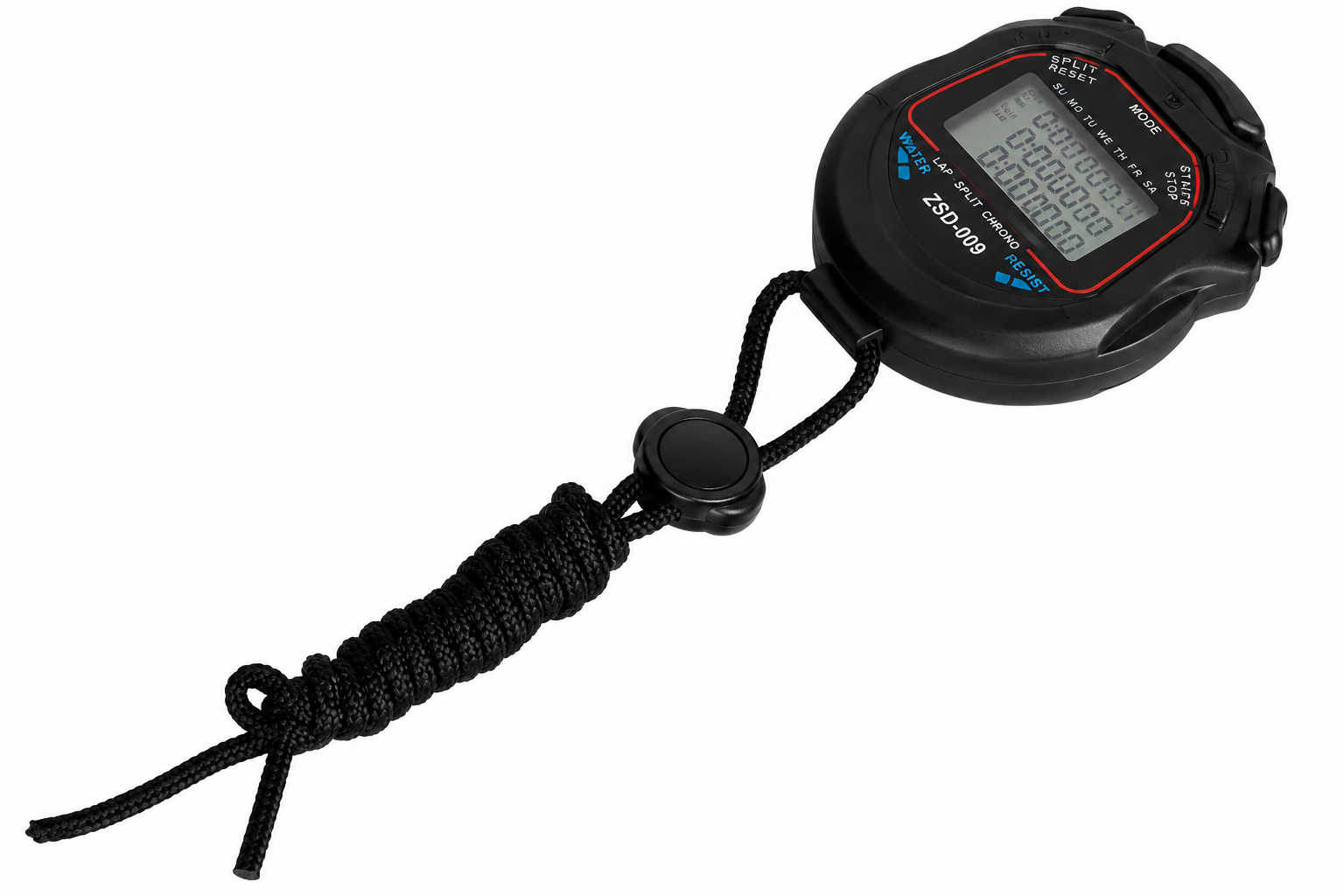

Электронный секундомер
Электронный секундомер обеспечивает измерение интервалов времени в часах, минутах, секундах, долях секунды и применяется для выполнения нормативов по огневой подготовке, проведения тренировок быстрой разборки-сборки оружия, снаряжения магазинов патронами и т.д.

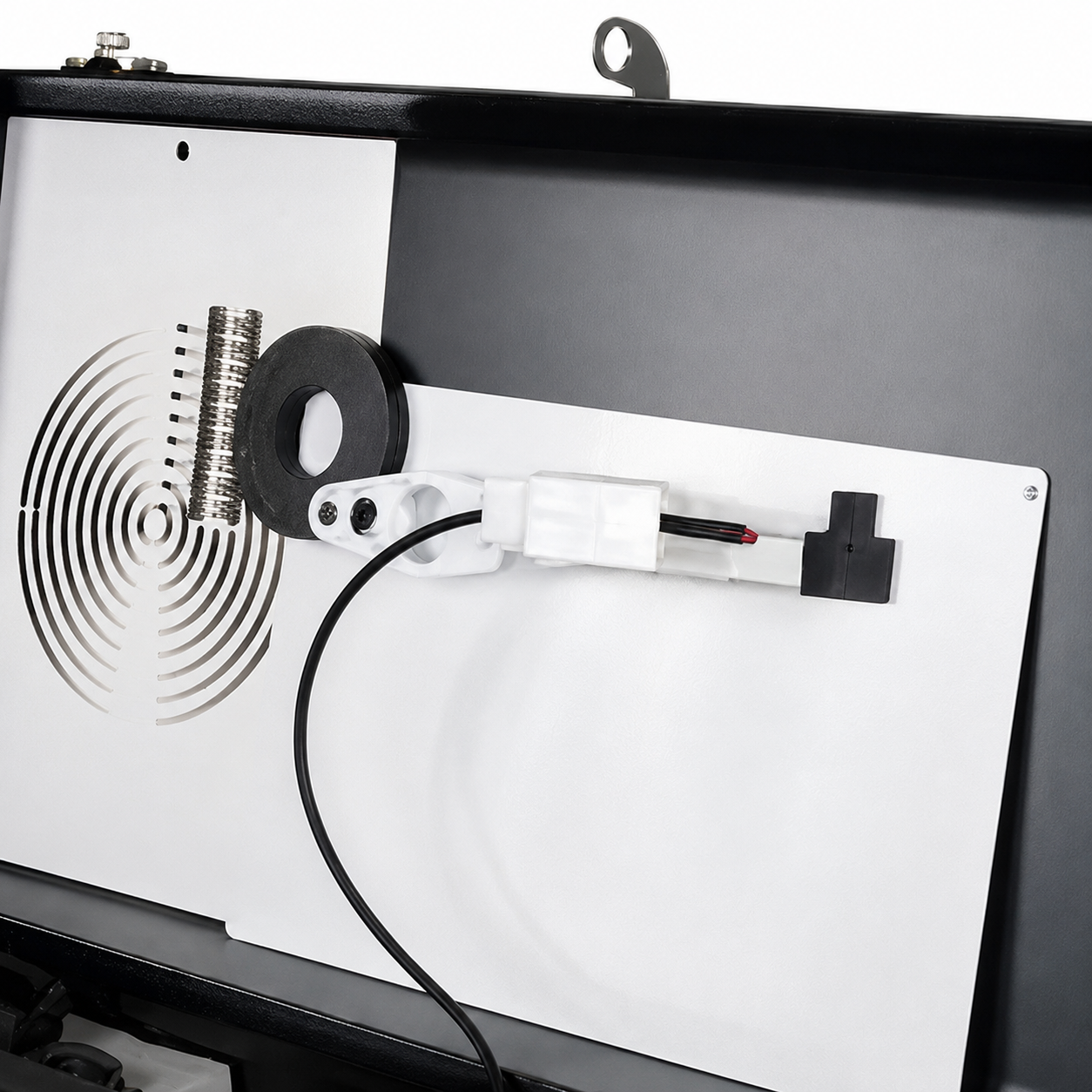

Экран
Экран обеспечивает возможность крепления к нему листов бумаги при обучении стрельбе без затрат боеприпасов из стрелкового оружия и гранатометов.

Указка магнитная
Указка магнитная предназначена для проверки правильности и однообразия прицеливания на уменьшенной дальности днем и ночью. Магнитная указка используется вместе с экраном и имитатором стрельбы.

Фонарик-имитатор стрельбы
Фонарик-имитатор стрельбы предназначен для обеспечения местного освещения учебного места или для имитации стрельбы совместно с экраном и магнитной указкой. Фонарик-имитатор стрельбы имеет минимум два режима работы – режим постоянного света фонаря белого цвета и импульсный режим освещения.

Светоотражающая мишень учебная пристрелочная
Светоотражающая мишень обучающая пристрелочная обеспечивает возможность отработки навыков приведения стрелкового оружия к нормальному бою без расхода патронов (холодная пристрелка) и стрельбы с использованием лазерных тренажеров с видимым лучом.

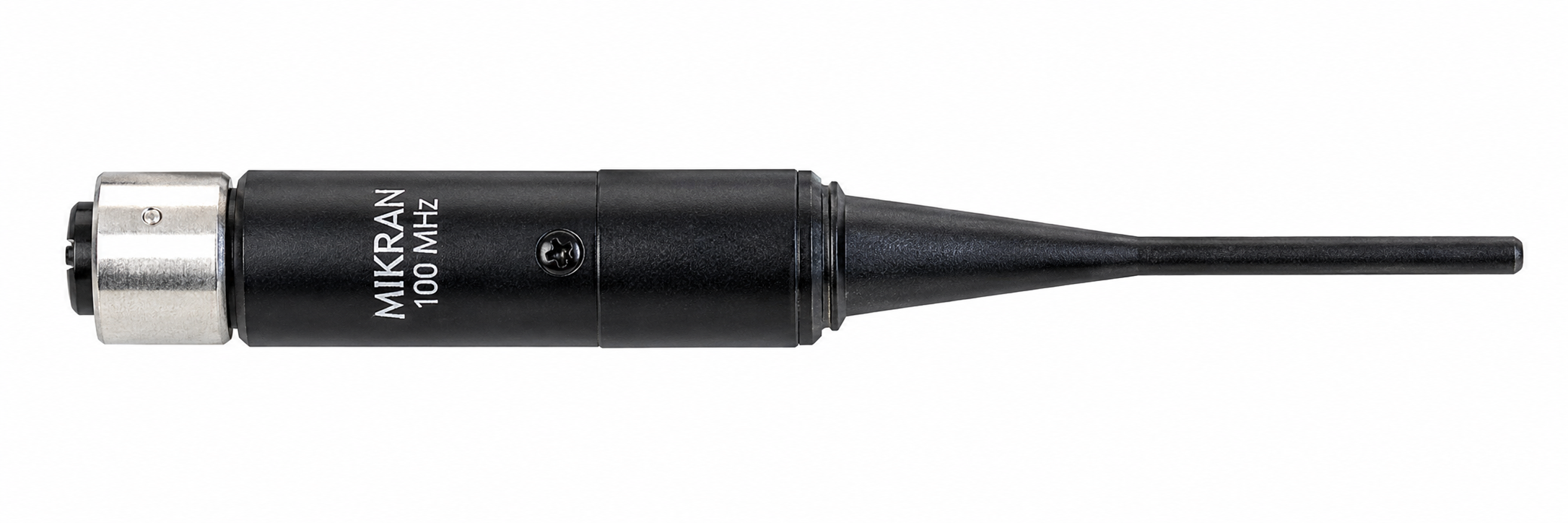

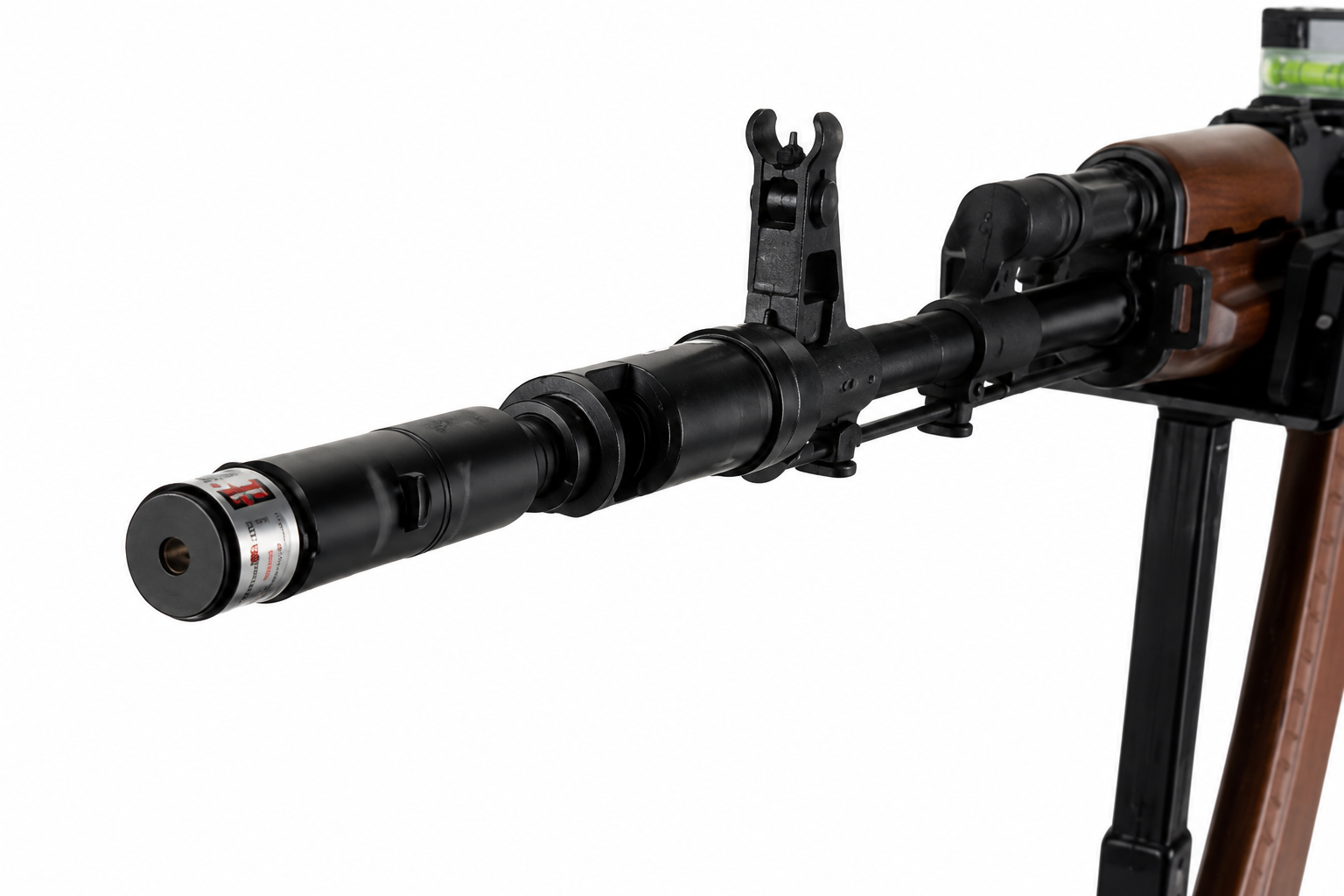

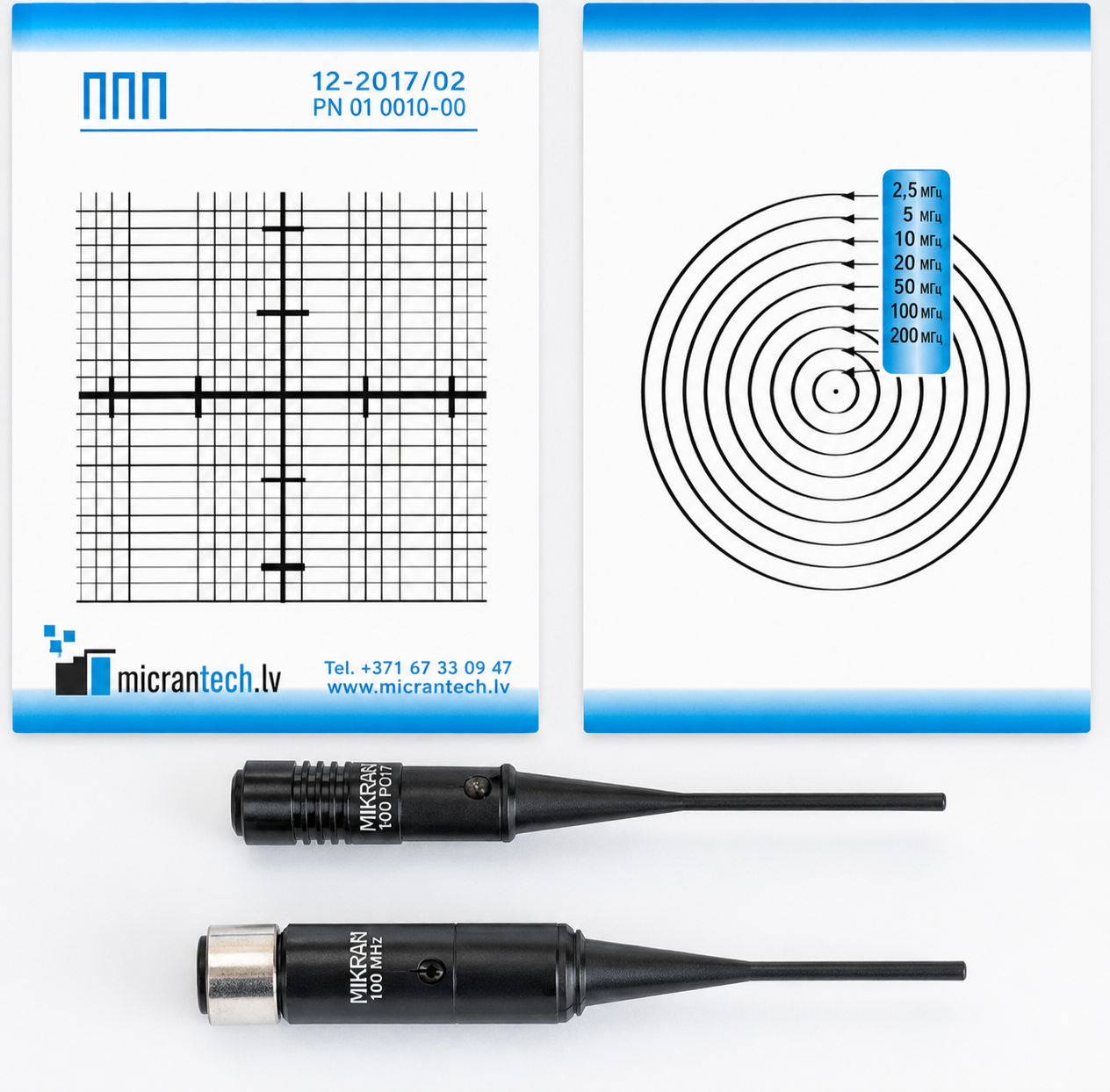

Лазерное пристрелочное устройство
Лазерное пристрелочное устройство со вспомогательной функцией лазерного указания предназначено для согласования линии прицеливания прицелов с осью канала ствола оружия, а также – оперативного контроля положения линии прицеливания прицелов по сетке выверочной мишени. Конструкция лазерных пристрелочных устройств должна обеспечивает возможность применять его с оружием калибром от 5,6 мм до 12,7 мм.

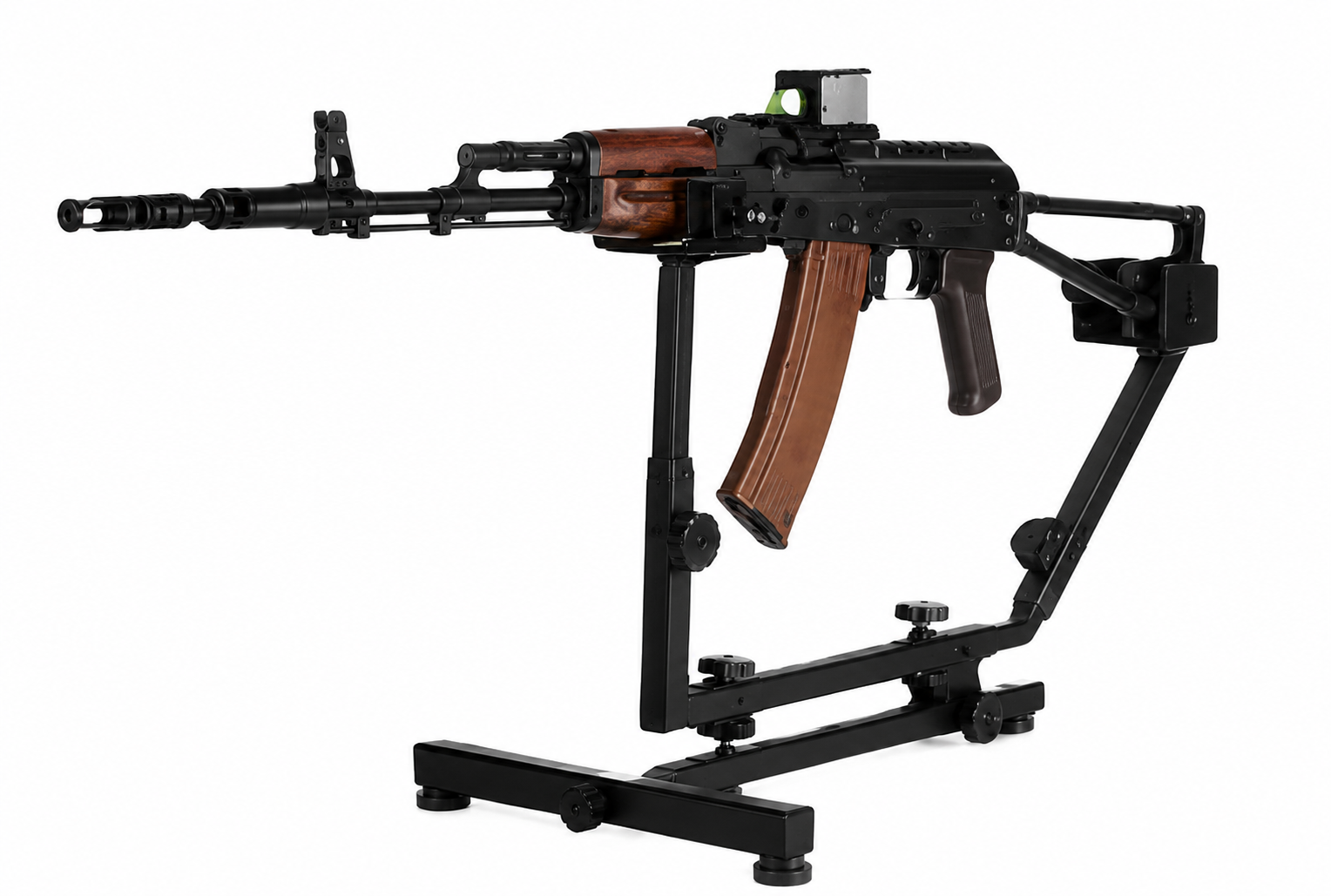

Прицельно-пристрелочный станок это учебный станок стрелкового оружия, предназначенный для тренировки и обучения приемам обращения со стрелковым оружием и станком без ведения стрельбы. Прицельно-пристрелочный станок является разборным,

Конструкция прицельно-пристрелочного устройства предусматривает возможность регулировки станка по длине и высоте для установки на него стрелкового оружия разных типов. Станок оснащен опорными ножками, зажимными винтами и двумя П-образными кронштейнами с мягкими полиуретановыми вставками для установки и закрепления стрелкового оружия.

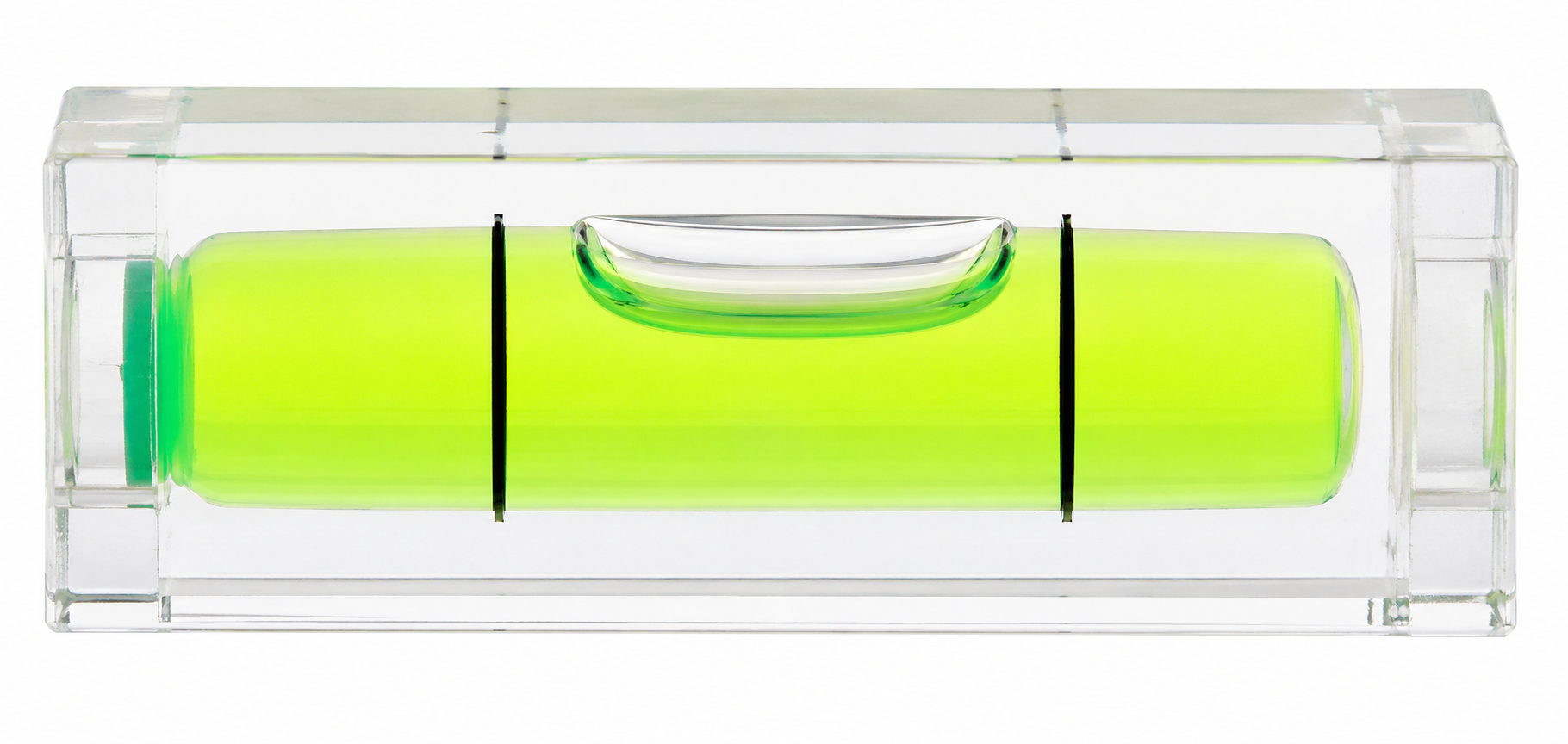

Ватерпас
Уровень пузырчатого (ватерпас) обеспечивает контроль горизонтального положения прицельной планки во время прицеливания.

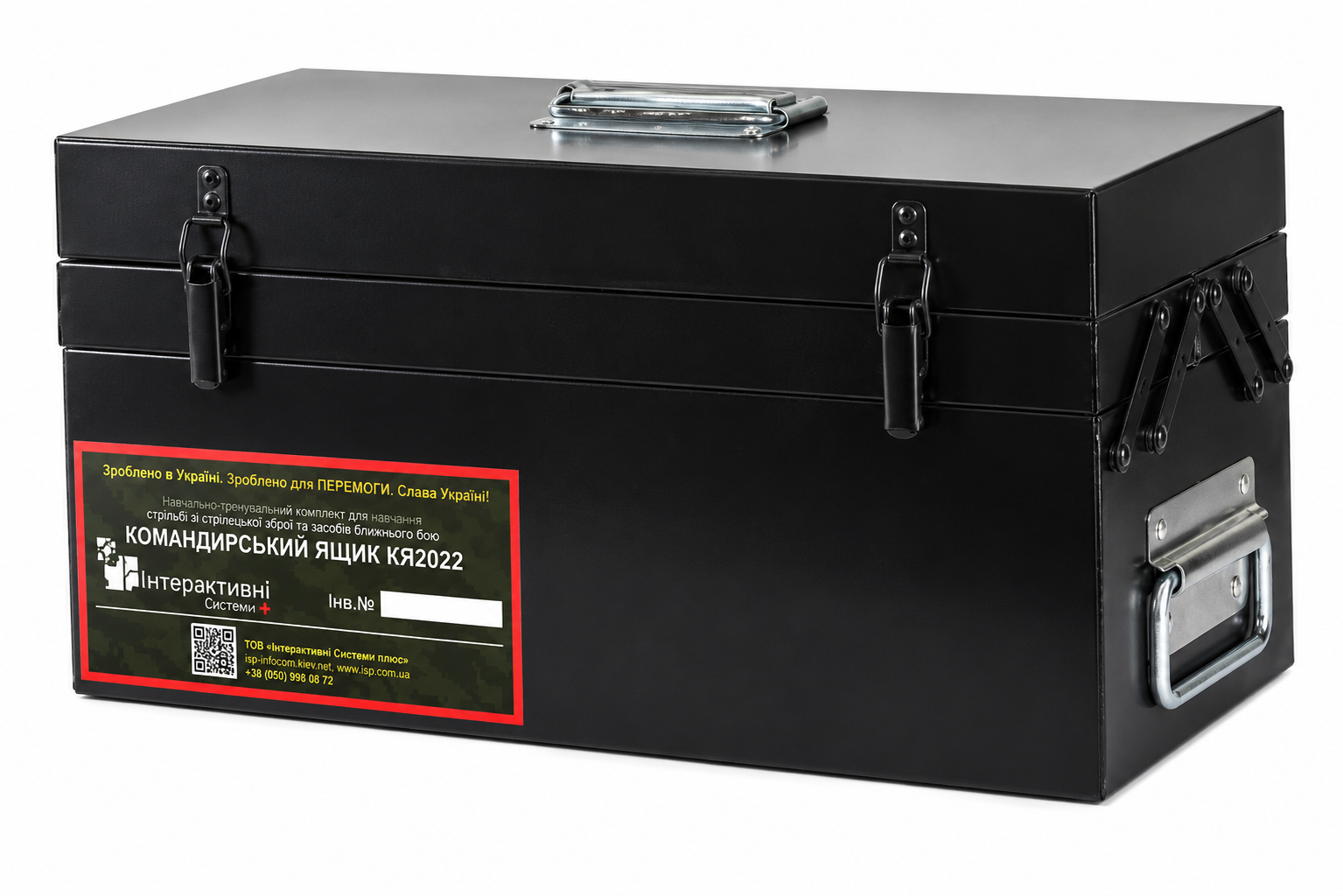

Ящик
Ящик предназначен для размещения и закрепления в нем учебных приборов и приспособлений. Ящик используется для установки на нем экрана при использовании магнитной указки.

В конструкции ящика предусмотрены конструктивные элементы (лоток-вкладыш, вкладыши), обеспечивающие размещение приборов, приспособлений и инструментов. Корпус и крышка ящика, лоток-вкладыш изготовлены из стали толщиной 1 мм.

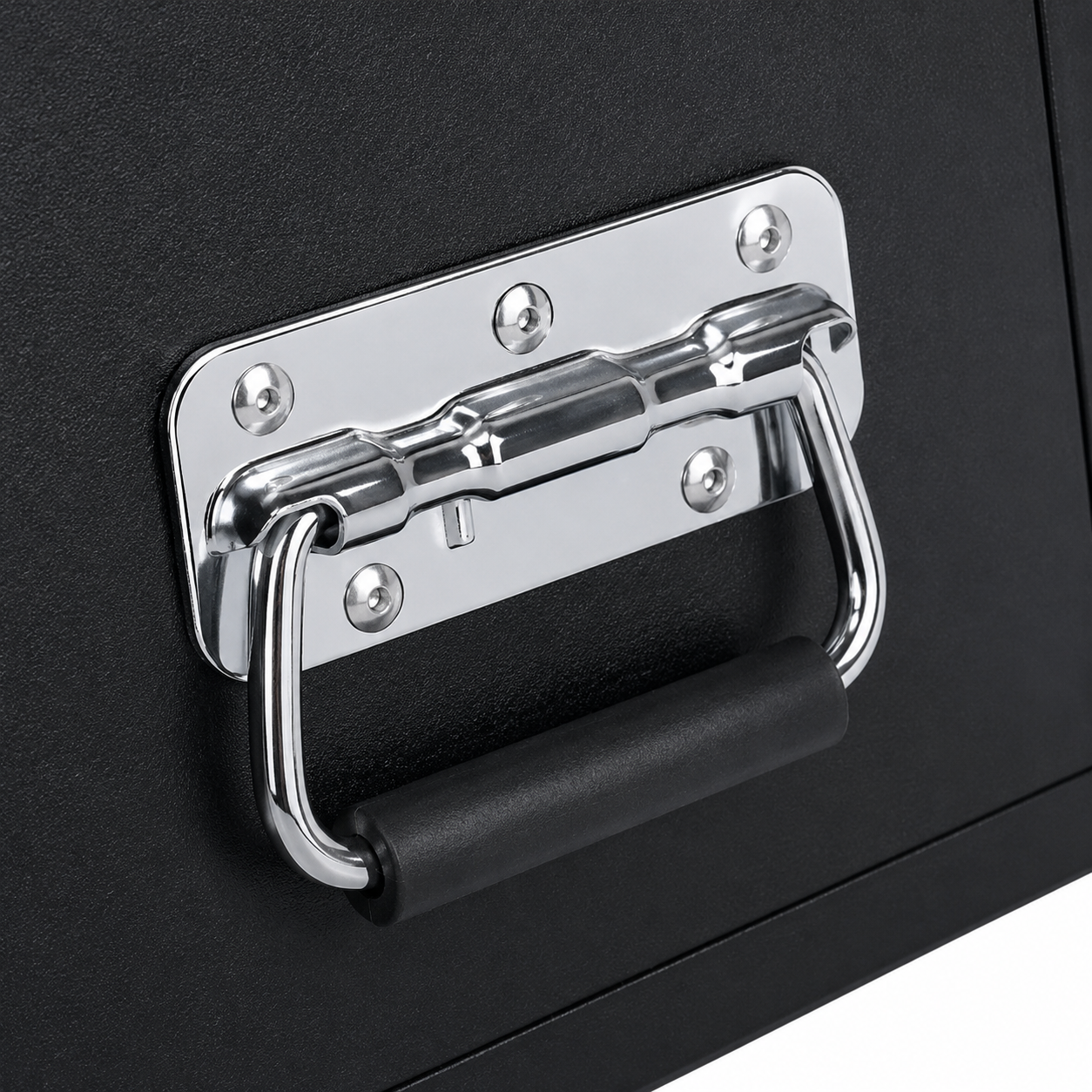

Ящик комплектуется крышкой, которая крепится петлями к корпусу ящика и имеет ручку для переноски в соответствии с требованиями конструкторской документации.

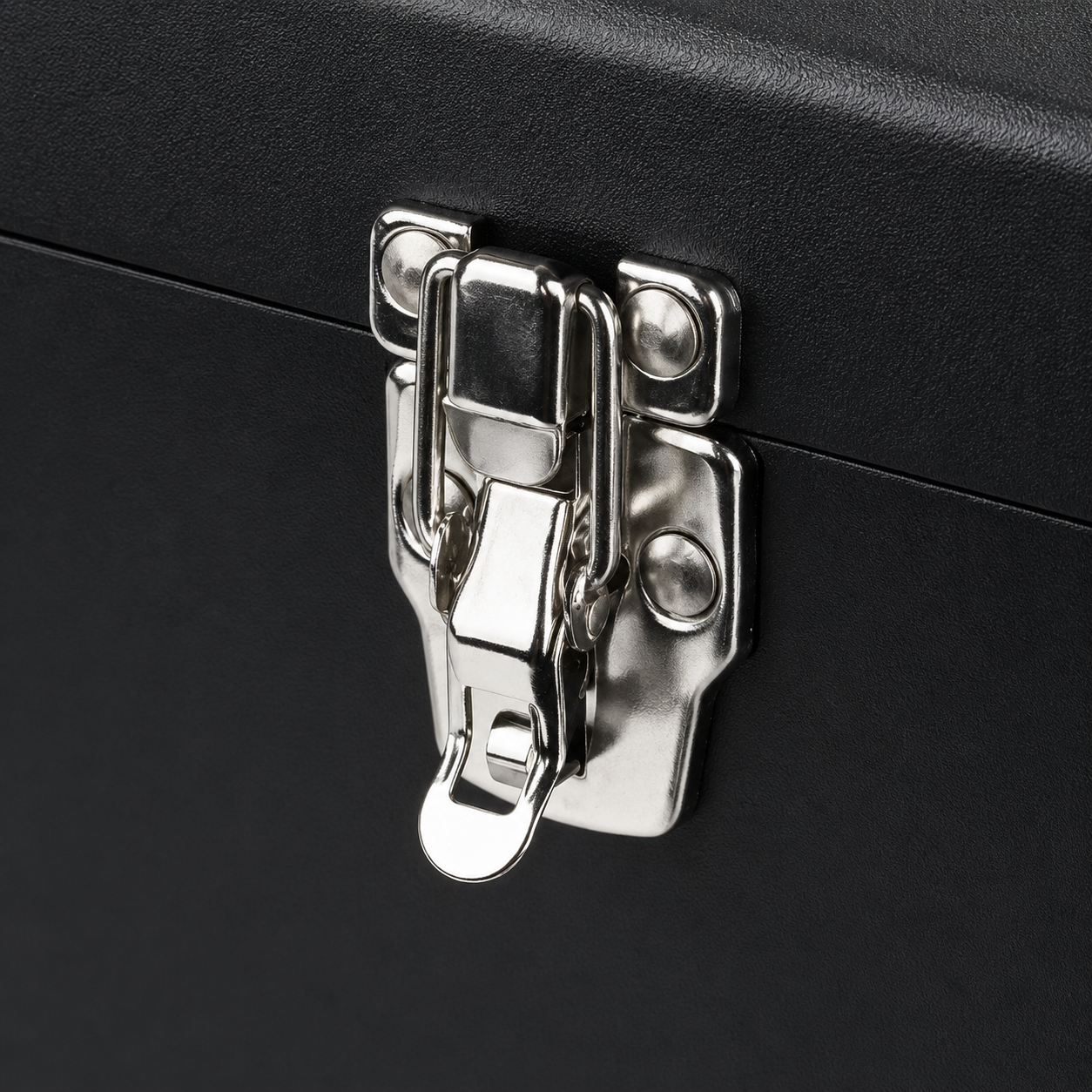

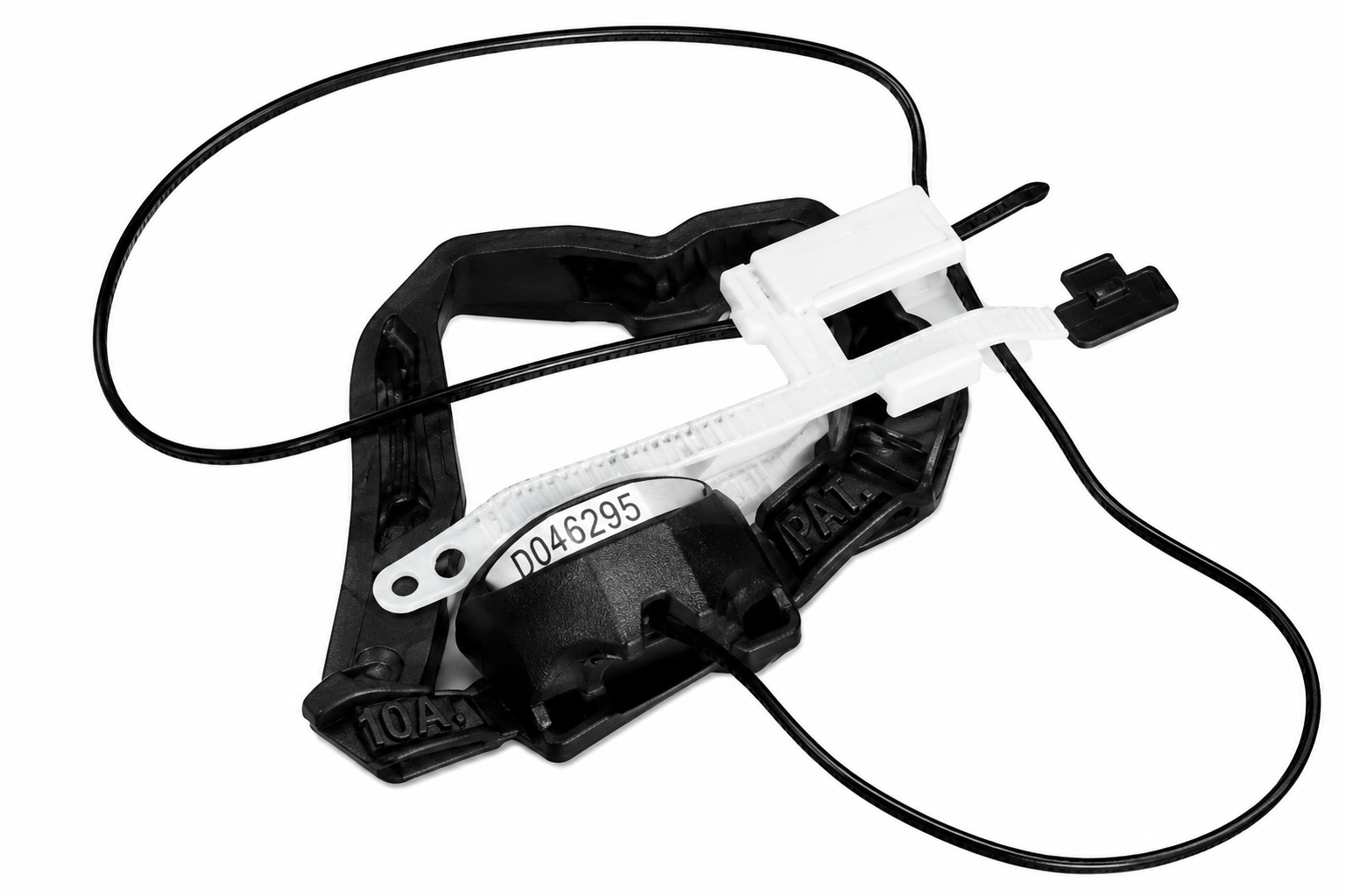

Для недопущения несанкционированного доступа к содержимому изделия ящик имеет кольца для навешивания навесного замка и пломбировки.

Комплект запасных частей и принадлежностей (ЗИП)
Комплект запасных частей и принадлежностей (ЗИП) содержит принадлежности и расходные материалы, которые обеспечивают надлежащее функционирование приборов и приборов входящих в комплект изделия.

В комплект ЗИП изделия входят:

• отвертка комбинированная (фигурная и плоская);
• ключ гаечный комбинированный;
• салфетка техническая;
• элементы питания (в соответствии с типом прибора).
